Como conectar
el Pad de SNES
a la PC
www.emulatronia.com


1 - COMPONENTES NECESARIOS

COMPONENTE 1
DIBUJO
9 diodos 1N9141N4148
(4 de ellos para sacarles las patillas)

COMPONENTE 2
DIBUJO
1 conector DB-25
macho con caja

COMPONENTE 3
DIBUJO
2 mt. cable de 5 hilos

COMPONENTE 3
DIBUJO
1 Placa peque�a de baquelita



2 - ESQUEMA



El conector hembra SNES dibujado en el esquema corresponde al conector del extremo del cable del propio pad.

Si has tenido alg�n problema con el PAD y �ste no te funciona, es muy probable que el puerto paralelo del PC no le suministra el voltaje adecuado. Para solucionar esto deber�s utilizar una fuente de alimentaci�n externa de 5V. En este caso el polo negativo se une al cable de la extensión que est� conectado a los pins 18 y 19 (que se sueldan juntos), y el positivo al cable de la extensión que est� conectado a diodos (pins 5 a 9). Este sería el nuevo diagrama:


USAR 5 VOLTS DE LA COMPUTADORA
Para saber como utilizar los 5 Volts generadis por la computadora, presiona AQUI.


3 - MONTAJE

Para poder conectar el circuito con la hembra del SNES PAD tenemos dos opciones: comprar una extensión y sacar el conector macho de ah�, o construirnos el nuestro. Vamos a centrarnos en este �ltimo, ya que el montaje con la extensión es similar al que se hace con el pad de PSX.

Coge la placa y pon sobre ella la hembra del SNES PAD. F�jate qu� agujeros de la placa coinciden con los de la hembra. C�rta la placa un poco m�s de la anchura de la hembra del SNES PAD.


Coge los 4 diodos y corta sus patillas de esta manera:


Ahora coge los 7 trozos de patilla de los diodos y sueldalos a la placa en los agujeros que coinciden con la hembra, quedando m�s o menos as�:

Vista de perfil de c�mo quedar�a nuestro
conector macho hecho en casa.

Y para terminar, soldamos los cables correspondientes (dos de las patillas no necesitan ning�n cable):


Comprueba que la hembra se conecte debidamente:



4 - RESULTADO FINAL

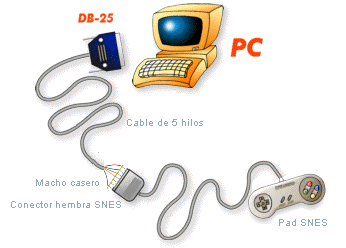

L a visi�n general del montaje quedar�a as�:




5 - DRIVERS PARA WINDOWS

Bueno, y si todo qued� de maravilla nos falta un �ltimo detalle. Tienes que instalar el driver para Windows que permite utilizar el PAD. Descomprímelo en un directorio cualquiera, por ejemplo C:\DPAD.

DirectPad 5.0 (88k)

Una vez conectado el pad y el conector DB-25 al puerto paralelo, entra a Panel de Control y haz doble click en Dispositivos de Juego (En WinMe es "Opciones de Juego"). En esta ventana pulsa AGREGAR, y en la siguiente AGREGAR OTRO. Haz clic en UTILIZAR DISCO, luego en EXAMINAR. Busca la carpeta donde descomprimiste DIRECTPAD y pulsa en ACEPTAR. Al reconocer el controlador, presiona en ACEPTAR.
FINALIZA la instalaci�n de nuevo hardware y ya est�!
Vuelve a entrar a Dispositivos de Juego (en Panel del control).
Pulsa en AGREGAR y busca en la lista el SNES.
Si usas m�s de un mando, debes repetir el procedimiento con la diferencia que en la opcion ID pones 2 (para 2 mandos en un mismo puerto), 3 , 4 o 5.
Y para estar seguro de que todo funciona bien, prueba el PAD, y que cada botón responda como debe.
